可调整式油压缓冲器

AD系列

首页产品介绍油压缓冲器

产品简介

AD系列

AD系列为可调整式结构，在面对不同负载丶不同撞击速度时，可以调节调整旋钮，调整到适当的刻度，来更好的吸收物体产生的能量。相较AC系列，AD系列拥有更高的能量吸收，更大的适用范围。

材质

外管：AISI 1215、STKM11A 发黑氧化、镀镍处理增强防锈性能，部分型号采用SUS303 不锈钢材质，拥有更强防锈性能
活塞杆：坚硬的镀铬处理+特殊的密封件使之拥有更长的使用寿命
活塞：使用耐磨性能俱佳的材料来保证持久稳定的缓冲效果
速度范围

0.3~4.5m/s
温度范围

-10~+80°C
安装方式

CJAC为您提供螺母(NUT)丶法兰(F)丶定位停止螺帽(SC)丶角度转接器(SLA)多种安装方式，也可根据您的需求进行定制
RoHS认证

AD1410丶AD1425丶AD2016丶AD2025丶AD2525丶AD2540、AD2550丶AD2580丶AD3625丶AD3650，以上产品均已通过RoHS认证
特殊需要

CJAC可根据您的使用情况进行特殊定制

展开所有简介

性能参数

EAD1007~AD3352

EAD1007~AD3352 AD3625~AD85125-W

EAD1007~AD3352 AD3625~AD85125-W

型号	EAD1007	EAD1210	AD1410	AD1415	AD1425	AD1612	AD2016	AD2016-C	AD2020	AD2025	AD2050	AD2525	AD2530	AD2540	AD2550	AD2580	AD2725	AD3326	AD3352
行程 (mm)	7	10	10	15	25	12	16	16	20	25	50	25	30	40	50	80	25	26	52
最大吸收能量 (Nm(Et))	6	12	20	24	28	22	28	28	34	39	69	85	95	100	120	150	85	195	385
小时吸收能量 (Nm(Etc))	12,400	22,000	25,000	26,000	27,500	27,500	28,500	28,500	29,000	30,000	52,000	54,000	60,000	80,000	90,000	120,000	54,000	75,700	98,962
最大有效重量 (Kg(Me))	25	35	80	100	140	130	200	200	298	312	420	400	480	700	720	800	400	1400	2400
最高撞击速度 (m/s(v))	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4	4	3.5	3.3	3.3
螺纹	M10x1.0	M12x1.0	M14x1.5	M14x1.5	M14x1.5	M16x1.5	M20x1.5	M20x1.5	M20x1.5	M20x1.5	M20x1.5	M25x1.5	M25x1.5	M25x1.5	M25x1.5	M25x1.5	M27x1.5	M33x1.5	M33x1.5
A (mm)	65	90.3	109.7	128.2	153.2	99	148.3	127.3	152.3	157.3	239.3	162.5	167.5	221.5	247	343.5	162.5	150.3	217.3
B (mm)	49.4	71.7	88.5	102	117	76.5	117	96	117	117	174	118.5	118.5	144.5	178	244.5	118.5	110.5	151.5
D (mm)	3	3	4	4	4	4	6	6	6	6	6	8	8	8	8	8	8	10	10
F (mm)	35.5	57.3	72.5	86	101	54.9	101	80	101	101	158	101	101	117	100	100	101	77.9	118.7

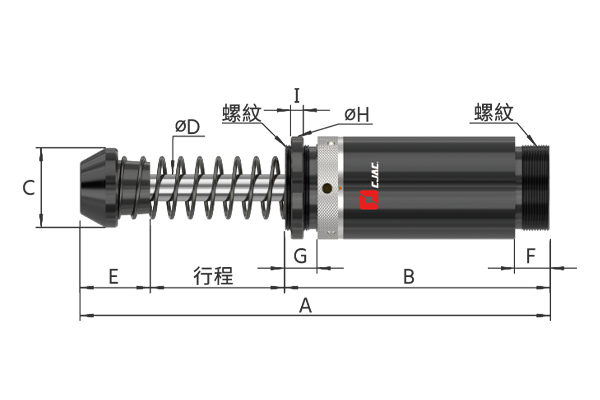

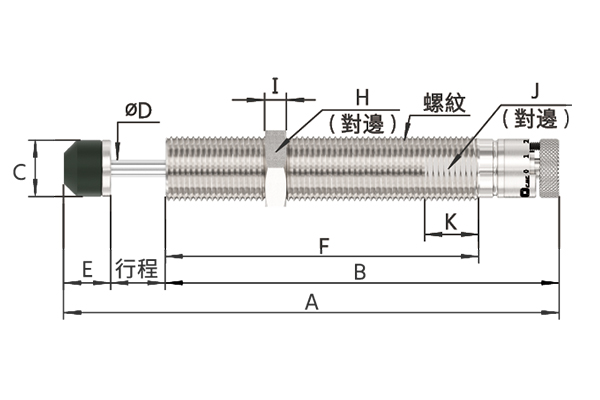

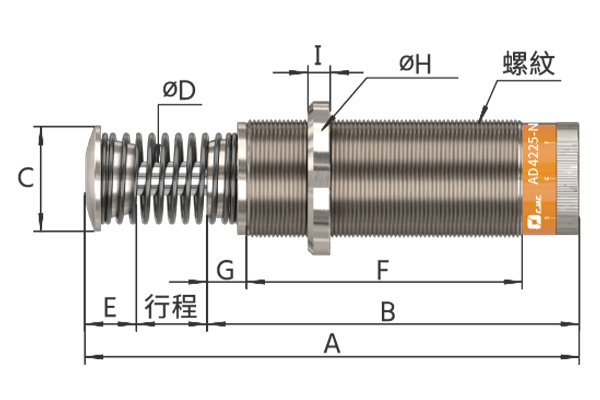

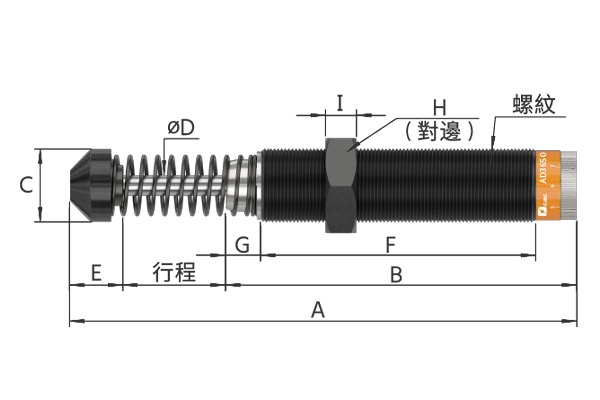

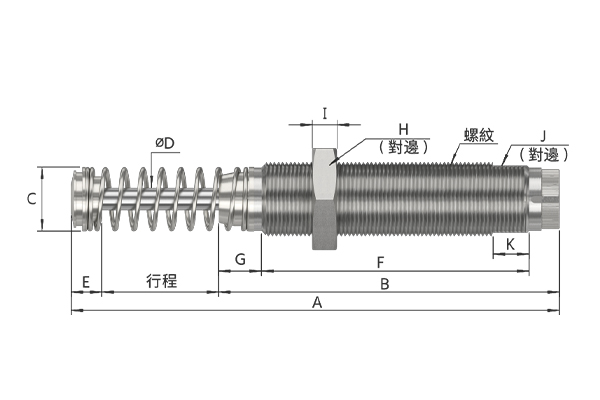

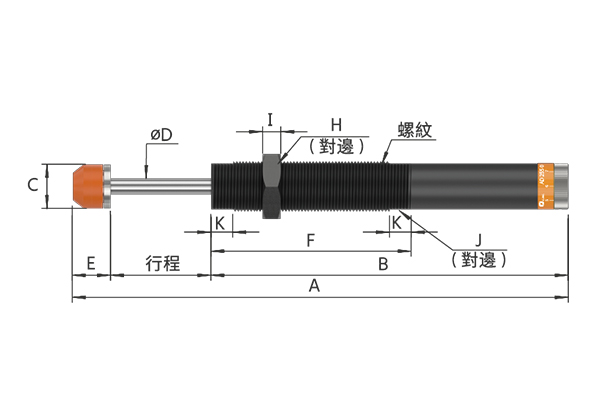

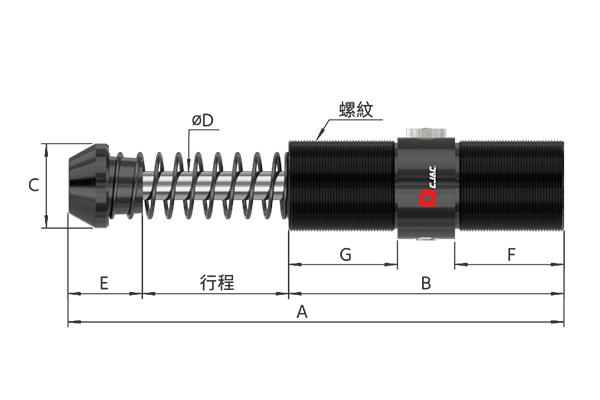

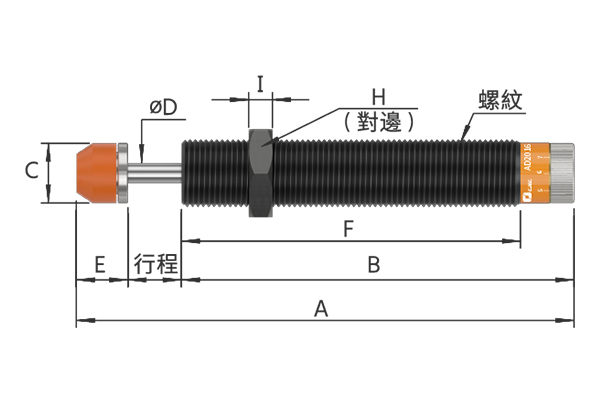

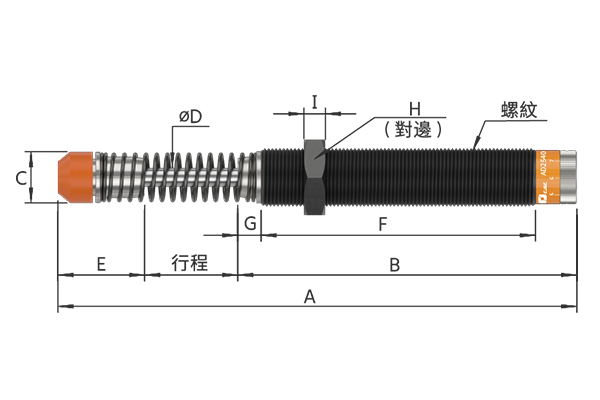

对应图示	1	1	2	2	2	2	2	2	2	2	2	2	2	3	4	4	2	5	5

参数表

型号	AD3625	AD3650	AD4225	AD4225-W	AD4225-NH-AI	AD4250	AD4250-W	AD4250-NH-AI	AD4275	AD4275-W	AD64050(-B)	AD64050(-B)-W	AD64100(-B)	AD64100(-B)-W	AD64150(-B)	AD64150(-B)-W	AD85050-W	AD85090-W	AD85125-W
行程 (mm)	25	50	25	25	25	50	50	50	75	75	50	50	100	100	150	150	50	90	125
最大吸收能量 (Nm(Et))	150	300	260	260	260	500	500	500	750	750	1,200	1,200	2,400	2,400	3,600	3,600	2,300	4,000	5,700
小时吸收能量 (Nm(Etc))	81,000	100,000	125,000	125,000	125,000	150,000	150,000	150,000	180,000	180,000	150,500	150,000	200,000	200,000	250,000	250,000	372,000	652,000	933,000
最大有效重量 (Kg(Me))	1400	2400	3,000	3,000	3,000	4,000	4,000	4,000	6,000	6,000	12,727	12,727	18,181	18,181	23,636	23,636	16,800	30,000	42,000
最高撞击速度 (m/s(v))	3	3	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	1.5	1.5	1.5	1.5	1.5	1.5	4.3	4.3	4.3
螺纹	M36x1.5	M36x1.5	M42x1.5	M42x1.5	M42x1.5	M42x1.5	M42x1.5	M42x1.5	M42x1.5	M42x1.5	M64x2.0 (-B)UNF21/2-12	M64x2.0 (-B)UNF21/2-12	M64x2.0 (-B)UNF21/2-12	M64x2.0 (-B)UNF21/2-12	M64x2.0 (-B)UNF21/2-12	M64x2.0 (-B)UNF21/2-12	M85x2.0	M85x2.0	M85x2.0
A (mm)	184	247	186.5	166.3	176.1	241	219.6	230.6	301.5	284.1	247.8	243.8	347.8	345.8	467.8	455.8	245	322.5	397.6
B (mm)	133	171	127.5	95.3	132.6	157	123.6	162.1	187.5	158.1	146	140	196	192	256	242	140	179	217
D (mm)	10	10	12	12	12	12	12	12	12	12	20	20	20	20	20	20	22	22	22
F (mm)	103	134	99	29.3	98.5	117.5	47	128	148	63	26	50	26	76	26	76	51	71	71
对应图示	1	1	3	5	2	3	5	2	3	5	4	5	4	5	4	5	5	5	5
