产品简介
WR系列
不锈钢绳隔振器具有弹簧和缓冲器的综合系统，拥有弹性和缓冲的双项功能，实现紧凑简单的设计结构。安装方法多样化，可吸收X、Y、Z 三个维度的振动及冲击。广泛的应用范围，具有耐腐蚀，耐药性，使用环境及温度范围广泛(-100℃到+260℃ )，负载从小到大。产品维护简易，无特殊的维护要求。
-
材质钢丝绳：302、304不锈钢 固定块：铝合金阳极氧化处理
-
温度范围-100℃~260℃
-

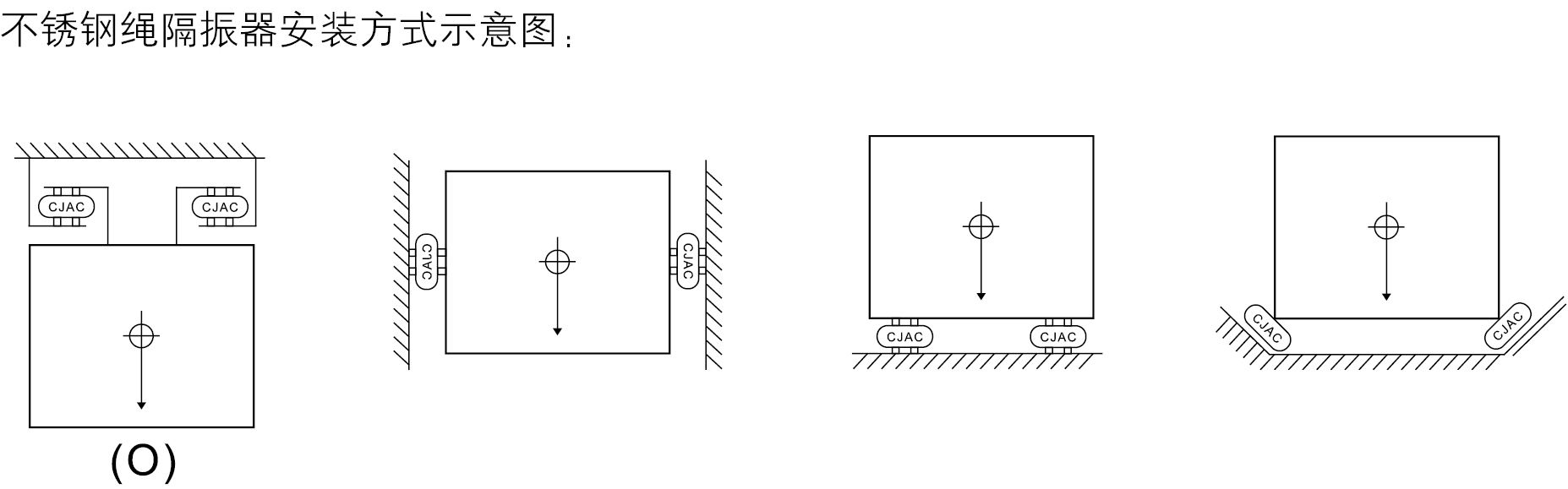

安装方式CJAC提供了广泛的的安装方式有通孔、沉孔与螺牙孔
-
特殊需要CJAC可根据您的使用情况进行特殊定制
| 型号 | WR1-100 | WR1-200 | WR1-300 | WR1-400 |
|---|---|---|---|---|
| 高度h (mm) | 17±1.52 | 19±1.52 | 23±1.52 | 26±1.52 |
| 参考宽度W (mm) | 19 | 20 | 23 | 26 |
| 重量 (g) | 3.1 | 3.1 | 3.4 | 3.4 |
| 装配选项 | M,B,C | M,B,C | M,B,C | M,B,C |
| 通孔 (mm) | Φ3.30 | Φ3.30 | Φ3.30 | Φ3.30 |
| 螺牙) (mm) | M3x0.5 | M3x0.5 | M3x0.5 | M3x0.5 |
| 沉孔Metric | 90° | 90° | 90° | 90° |
| 型号 | WR2-100 | WR2-200 | WR2-300 | WR2-400 |
|---|---|---|---|---|
| 高度h (mm) | 16±1.52 | 19±1.52 | 23±1.52 | 27±1.52 |
| 参考宽度W (mm) | 20 | 21 | 24 | 27 |
| 重量 (g) | 3.7 | 4 | 4.3 | 4.5 |
| 装配选项 | M,B,C | M,B,C | M,B,C | M,B,C |
| 通孔 (mm) | Φ3.30 | Φ3.30 | Φ3.30 | Φ3.30 |
| 螺牙) (mm) | M3x0.5 | M3x0.5 | M3x0.5 | M3x0.5 |
| 沉孔Metric | 90° | 90° | 90° | 90° |
| 型号 | WR3-100 | WR3-200 | WR3-300 | WR3-400 |
|---|---|---|---|---|
| 高度h (mm) | 19±1.52 | 23±1.52 | 27±1.52 | 33±1.52 |
| 参考宽度W (mm) | 22 | 24 | 27 | 30 |
| 重量 (g) | 5.7 | 6.2 | 6.8 | 7.4 |
| 装配选项 | M,B,C | M,B,C | M,B,C | M,B,C |
| 通孔 (mm) | Φ3.30 | Φ3.30 | Φ3.30 | Φ3.30 |
| 螺牙) (mm) | M3x0.5 | M3x0.5 | M3x0.5 | M3x0.5 |
| 沉孔Metric | 90° | 90° | 90° | 90° |
