产品简介
AS系列
气压弹簧在机械的防震、除震、加压、搬运、作动等需求中应用，具有安装空间需求小，控制荷重简单，可用多种压力源特点，可取代千斤顶、油缸提供推力。
-
材质端盖：碳钢镀锌、镀镍处理增防锈性能 橡胶囊：氯丁橡胶+ 纤维编织
-
自然频率3.0~5.0Hz
-
气压范围0~0.5Mpa
-
温度范围-35~70℃
-
安装方式CJAC为您提供螺纹安装，分别有内牙、外牙两种固定方式，也可根据您的需求进行定制
-
特殊需要CJAC可根据您的使用情况进行特殊订制

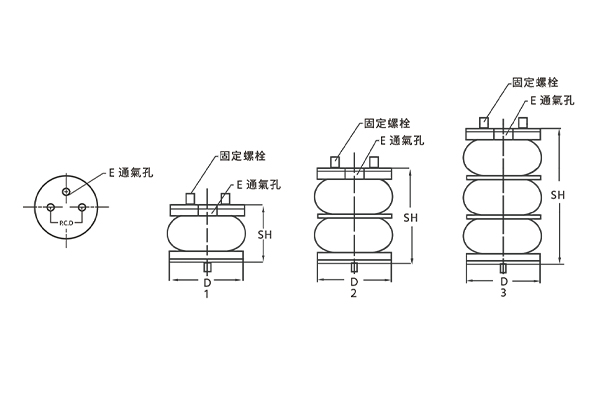

性能参数
AS-130-1~AS-130-2N
| 型号 | AS-130-1 | AS-130-1N | AS-130-2 | AS-130-2N |
|---|---|---|---|---|
| 最低高度 (mm) | 44 | 44 | 54 | 54 |
| 最高高度 (mm) | 100 | 100 | 152 | 152 |
| 标准高度SH (mm) | 50 | 50 | 84 | 84 |
| 行程 (mm) | 56 | 56 | 98 | 98 |
| 安装块直径5bar (mm) | 104 | 104 | 104 | 104 |
| 最大直径 (mm) | 142 | 142 | 142 | 142 |
| P.C.D (mm) | \ | \ | \ | \ |
| 通气孔E | 1/4"PT | 1/4"PT | 1/4"PT | 1/4"PT |
| 固定螺栓/ 螺纹盲孔 (规格) | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 |
| 固定螺栓/ 螺纹盲孔 (个数) | 2 | 2 | 2 | 2 |
| 型号 | AS-135-1 | AS-135-1N | AS-135-2 | AS-135-2N | AS-155-2 | AS-155-2N | AS-180-1 | AS-180-2 | AS-180-3 |
|---|---|---|---|---|---|---|---|---|---|
| 最低高度 (mm) | 55 | 55 | 100 | 100 | 75 | 75 | 65 | 90 | 120 |
| 最高高度 (mm) | 90 | 90 | 145 | 145 | 175 | 175 | 100 | 185 | 300 |
| 标准高度SH (mm) | 80 | 80 | 135 | 135 | 155 | 155 | 90 | 165 | 260 |
| 行程 (mm) | 35 | 35 | 45 | 45 | 100 | 100 | 35 | 95 | 180 |
| 安装块直径5bar (mm) | 109.5 | 109.5 | 109.5 | 109.5 | 109.5 | 109.5 | 133 | 133 | 133 |
| 最大直径 (mm) | 140 | 140 | 140 | 140 | 160 | 160 | 180 | 180 | 180 |
| P.C.D (mm) | 44.5 | 44.5 | 44.5 | 44.5 | 44.5 | 44.5 | 69 | 69 | 69 |
| 通气孔E | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT |
| 固定螺栓/ 螺纹盲孔 (规格) | 3/8"-19 | 3/8"-19 | 3/8"-19 | 3/8"-19 | 3/8"-19 | 3/8"-19 | 3/8"-19 | 3/8"-19 | 3/8"-19 |
| 固定螺栓/ 螺纹盲孔 (个数) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 型号 | AS-147-2 | AS-147-2N | AS-160-1 | AS-160-1N | AS-160-2 | AS-160-2N | AS-160-3 | AS-160-3N | AS-210-1 | AS-210-1N | AS-210-2 | AS-210-2N | AS-210-3 | AS-210-3N | AS-250-1 | AS-250-1N | AS-250-2 | AS-250-2N | AS-250-3 | AS-250-3N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最低高度 (mm) | 71 | 71 | 44 | 44 | 62 | 62 | 80 | 80 | 48 | 48 | 70 | 70 | 95 | 95 | 50 | 50 | 78 | 78 | 106 | 106 |
| 最高高度 (mm) | 216 | 216 | 100 | 100 | 168 | 168 | 236 | 236 | 125 | 125 | 238 | 238 | 340 | 340 | 162 | 162 | 238 | 238 | 385 | 385 |
| 标准高度SH (mm) | 152 | 152 | 70 | 70 | 104 | 104 | 174 | 174 | 80 | 80 | 140 | 140 | 200 | 200 | 92 | 92 | 160 | 160 | 232 | 232 |
| 行程 (mm) | 145 | 145 | 56 | 56 | 106 | 106 | 156 | 156 | 77 | 77 | 168 | 168 | 245 | 245 | 112 | 112 | 160 | 160 | 279 | 279 |
| 安装块直径5bar (mm) | 108 | 108 | 120 | 120 | 120 | 120 | 120 | 120 | 150 | 150 | 150 | 150 | 150 | 150 | 168 | 168 | 168 | 168 | 168 | 168 |
| 最大直径 (mm) | 162 | 162 | 176 | 176 | 176 | 176 | 176 | 176 | 230 | 230 | 230 | 230 | 230 | 230 | 270 | 270 | 270 | 270 | 270 | 270 |
| P.C.D (mm) | 44.45 | 44.45 | 44.45 | 44.45 | 44.45 | 44.45 | 44.45 | 44.45 | 69.9 | 69.9 | 69.9 | 69.9 | 69.9 | 69.9 | 88.9 | 88.9 | 88.9 | 88.9 | 88.9 | 88.9 |
| 通气孔E | 1/4"PT | 1/4"PT | 1/4"PT | 1/4"PT | 1/4"PT | 1/4"PT | 1/4"PT | 1/4"PT | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT | 3/8"PT | 1/2"PT | 1/2"PT | 1/2"PT | 1/2"PT | 1/2"PT | 1/2"PT |
| 固定螺栓/ 螺纹盲孔 (规格) | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 | M10*P1.5 |
| 固定螺栓/ 螺纹盲孔 (个数) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
