HC2010-N~AD3615-N
| 型号 | HC2010-N | SFC2010-N | YAD1408-N | AD2207-N | AD2208-N | AD2911-N | AD3615-N |
|---|---|---|---|---|---|---|---|
| 行程 (mm) | 10 | 10 | 8 | 7 | 8 | 11 | 15 |
| 最大吸收能量 (Nm(Et)) | 25 | 25 | 16 | 28 | 30 | 40 | 50 |
| 小时吸收能量 (Nm(Etc)) | 15,000 | 15,000 | 12,000 | 18,000 | 19,000 | 35,000 | 45,000 |
| 最大有效重量 (Kg(Me)) | 120 | 120 | 40 | 230 | 240 | 300 | 450 |
| 最高撞击速度 (m/s(v)) | 3 | 3 | 4 | 3.5 | 3.5 | 3 | 3 |
| 工作温度 (℃) | -10~+80 | -10~+80 | -10~+80 | -10~+80 | -10~+80 | -10~+80 | -10~+80 |
| A (mm) | 如图3 | 如图4 | 70.9 | 102.1 | 102 | 129.5 | 161 |
| B (mm) | 如图3 | 如图4 | 53.5 | 72.3 | 73 | 93.5 | 116.5 |
| D (mm) | 如图3 | 如图4 | 4 | 8 | 8 | 8 | 10 |
| F (mm) | 如图3 | 如图4 | 4.4 | 5 | 4.8 | 14.4 | 19 |

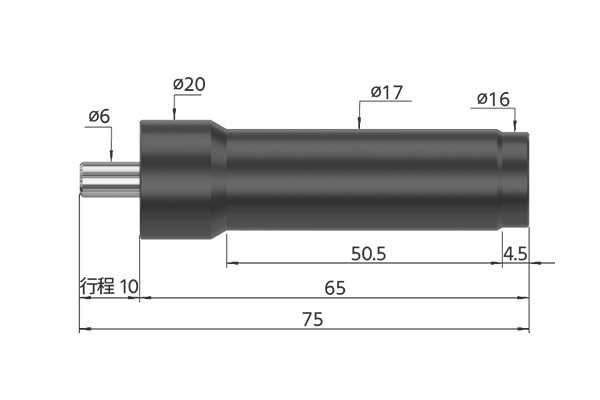

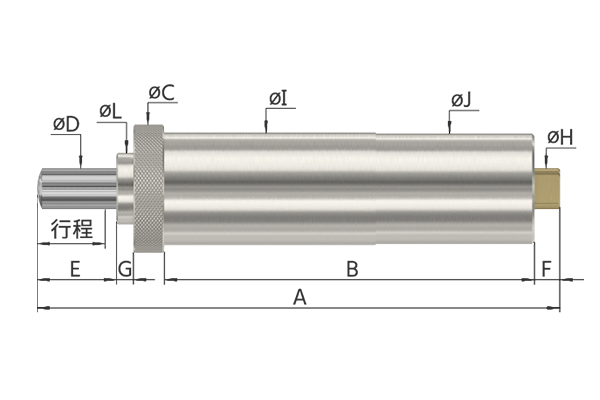

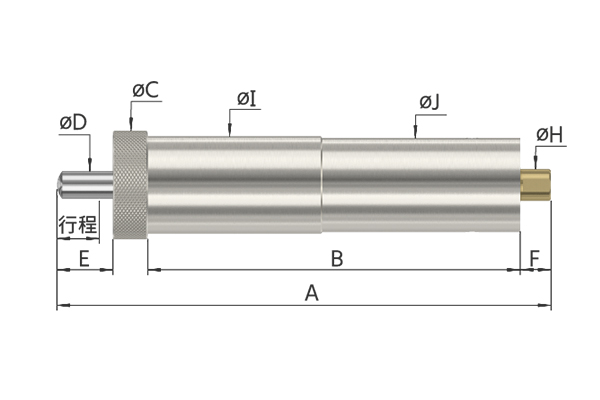

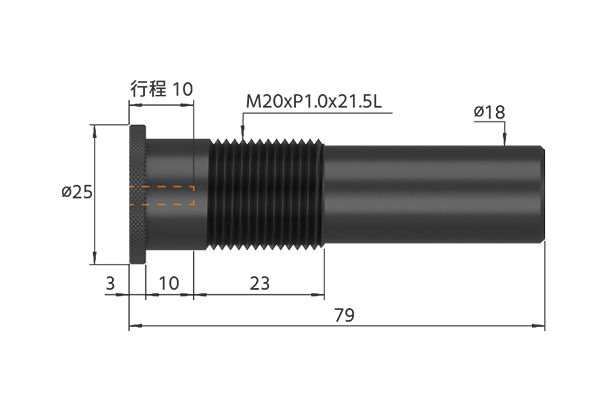

| 对应图示 | 3 | 4 | 1 | 2 | 1 | 1 | 1 |
